Una brama scorrevole può funzionare per anni oppure iniziare a impuntarsi dopo pochi mesi, e spesso la differenza sta tutta nella base su cui poggia. In questo articolo spiego come progettare la fondazione per un cancello scorrevole, con misure indicative, armatura, passaggi per il calcestruzzo, predisposizione del motore e accorgimenti per evitare cedimenti e ristagni d’acqua.
Le misure e gli accorgimenti che rendono stabile il cancello
- Tipo di cancello e sistema di scorrimento determinano la forma della fondazione.
- Per un modello residenziale su binario si usa spesso un cordolo largo 30-50 cm e profondo circa 30-60 cm, da adattare al terreno.
- Il calcestruzzo deve contenere una gabbia o rete d’armatura ben distanziata dal terreno.
- I tubi per alimentazione, fotocellule e comandi vanno posati prima del getto.
- La guida deve risultare perfettamente rettilinea e livellata, altrimenti anche un buon motore lavorerà male.
La base cambia in base al tipo di cancello

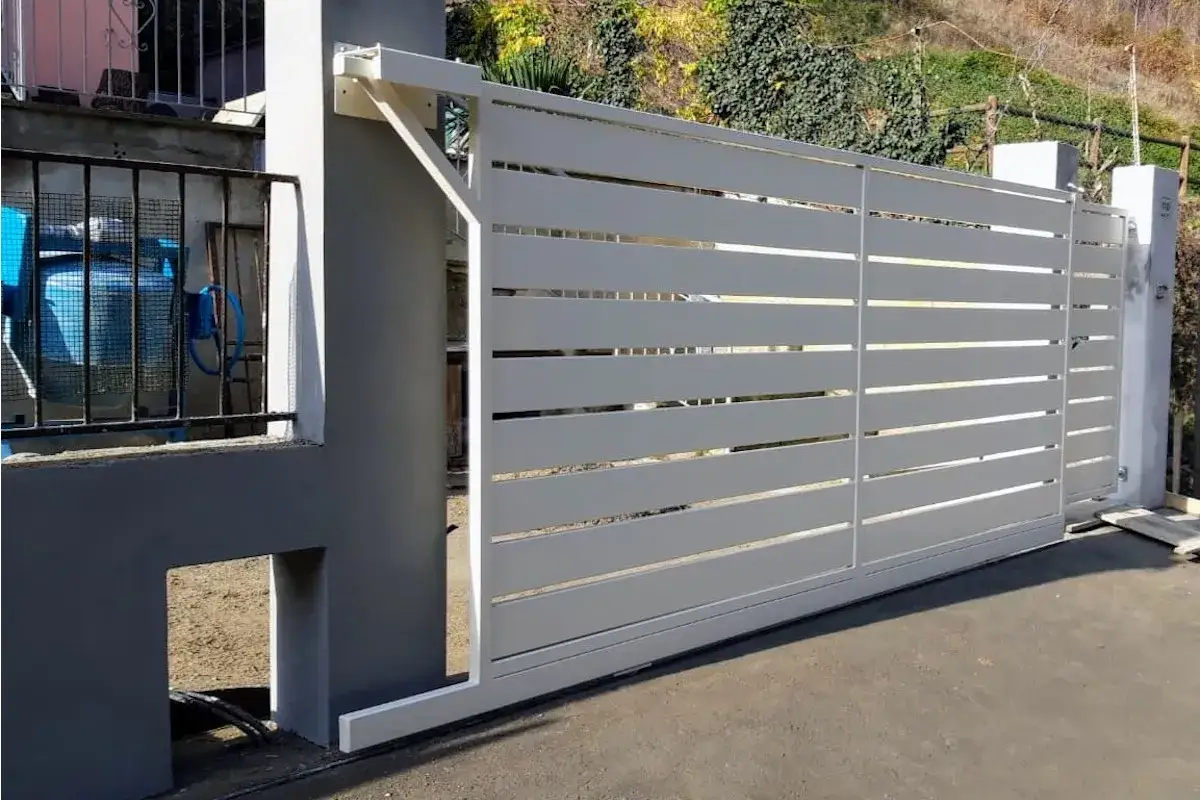

Prima di scavare bisogna capire quale cancello verrà installato. Un modello scorrevole su binario trasferisce il peso sulle ruote che corrono a terra, mentre un cancello autoportante scarica quasi tutto il carico su due carrelli fissati a una fondazione laterale.
La differenza non è secondaria. Nel primo caso serve una fondazione lunga quanto il binario e abbastanza rigida da impedirne deformazioni; nel secondo servono uno o più plinti dimensionati in base al peso dell’anta e alla lunghezza dello sbalzo. Io non partirei mai da una misura trovata online senza prima avere il disegno del produttore.
| Soluzione | Fondazione necessaria | Vantaggio | Attenzione principale |
|---|---|---|---|
| Scorrevole su binario | Cordolo continuo sotto rotaia e zona motore | Struttura semplice e adatta a molti cancelli residenziali | Binario sempre pulito, rettilineo e ben drenato |
| Autoportante | Plinti o trave armata per i carrelli | Nessuna rotaia a terra | Richiede più spazio laterale e una fondazione più impegnativa |
Per un cancello manuale leggero può bastare una struttura più contenuta, mentre un’anta piena in ferro, alta due metri e sottoposta al vento, genera spinte molto maggiori. Peso, superficie esposta e frequenza di apertura contano più della sola larghezza del passaggio.
Quanto deve essere grande la fondazione
Non esiste una misura universale, ma per un cancello residenziale su binario si può ragionare su un cordolo in calcestruzzo armato largo circa 30-50 cm. La profondità può variare indicativamente tra 30 e 60 cm, considerando il tipo di terreno, il peso dell’anta, la presenza di muri vicini e il rischio di gelo nella zona.
In terreni compatti e per cancelli leggeri può essere sufficiente una sezione più contenuta. Su terreno riportato, argilloso o soggetto a ristagni conviene aumentare la profondità e migliorare il drenaggio. Se il fondo dello scavo cede già sotto il peso di una persona, non è prudente affidarsi a una semplice gettata superficiale.
Un esempio pratico per un passaggio di 4 metri
Un’anta su binario deve arretrare completamente di lato. Per questo il binario non misura soltanto quanto il varco, ma deve comprendere anche la zona di ricovero dell’anta e i margini per i finecorsa. In molti casi si considera una lunghezza prossima a due volte la luce di passaggio, ma la quota definitiva dipende dalla geometria del cancello.
Per un’apertura netta di 4 metri, quindi, si può arrivare a circa 8 metri di guida, ai quali aggiungere gli spazi necessari per battuta, montante e componenti laterali. Un cordolo largo 40 cm e profondo 40 cm sviluppa circa 1,28 m³ di calcestruzzo ogni 8 metri, senza considerare eventuali plinti separati. È un dato utile per ordinare il materiale, non un progetto strutturale.
| Elemento | Indicazione orientativa | Da verificare in cantiere |
|---|---|---|
| Cordolo sotto il binario | 30-50 cm di larghezza | Peso dell’anta e consistenza del terreno |
| Profondità dello scavo | 30-60 cm | Gelo, drenaggio e terreno riportato |
| Calcestruzzo | Classe e consistenza secondo progetto o produttore | Esposizione, armatura e dimensioni reali |
| Plinto del motore | Integrato nel cordolo o allargato localmente | Misure della contropiastra |

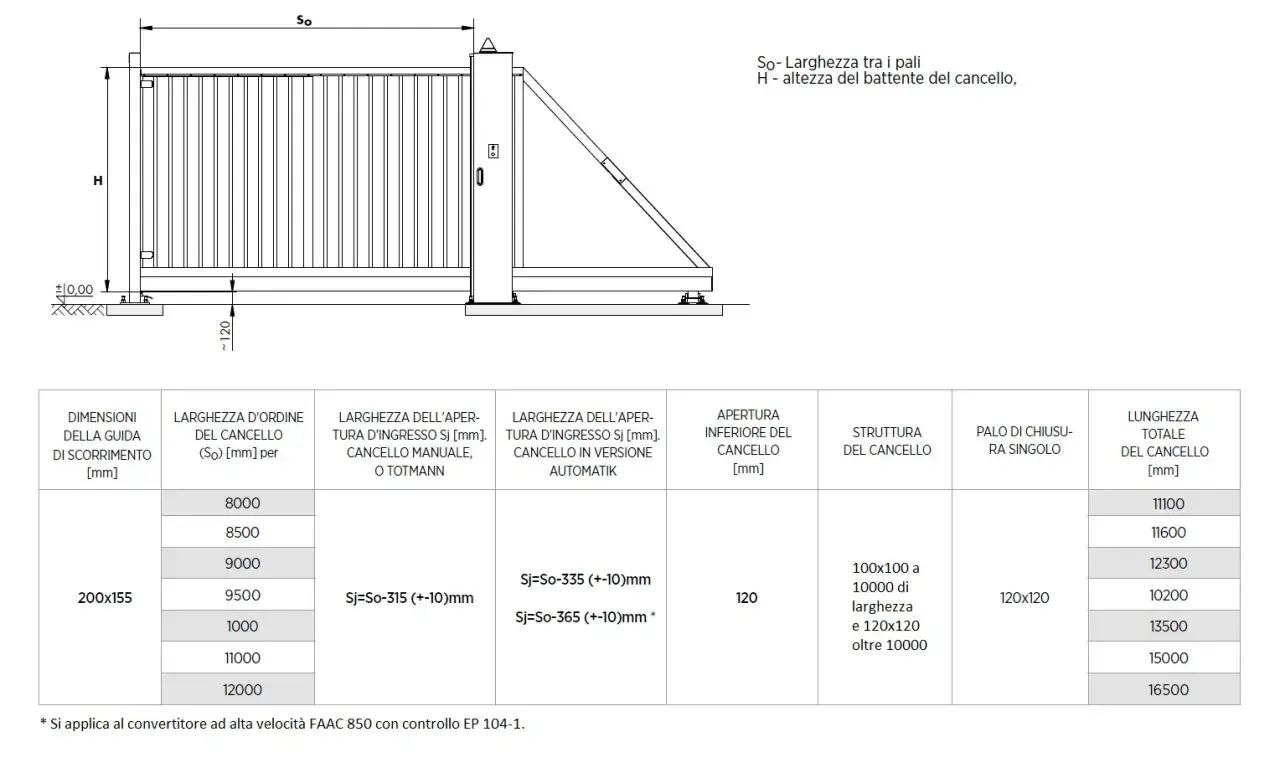

Per un cancello autoportante non userei queste stesse proporzioni. I carrelli concentrano il carico in punti precisi e il vento può creare un momento di ribaltamento. In quel caso il produttore deve fornire le quote dei plinti, la distanza tra i carrelli e la posizione dei tirafondi.
Come preparare e gettare il calcestruzzo
La buona riuscita dipende soprattutto dalla preparazione. Una fondazione resistente ma posata su terreno smosso può comunque abbassarsi in modo irregolare. Il procedimento che seguo comprende queste fasi.
- Tracciare l’asse del cancello e verificare il senso di apertura, la posizione dei montanti e lo spazio di ricovero.
- Scavare fino al terreno stabile, rimuovendo terriccio vegetale, radici e materiale organico.
- Stendere uno strato di ghiaia ben compattata e, se necessario, un getto magro di pulizia per ottenere un piano regolare.
- Posare la gabbia d’armatura su distanziatori, senza lasciarla appoggiata direttamente sul fondo.
- Inserire i tubi corrugati per cavi elettrici, fotocellule, selettore a chiave e lampeggiante.
- Gettare il calcestruzzo, vibrandolo o costipandolo con cura per eliminare i vuoti.
- Lasciare maturare il getto prima di caricarlo con binario, motore e anta.
Armatura e copriferro
Per un cordolo domestico si impiega normalmente un’armatura composta da barre longitudinali e staffe, oppure una rete elettrosaldata adeguata alla sezione. Il dettaglio non va scelto soltanto in base al diametro del ferro disponibile: serve garantire un copriferro sufficiente, cioè lo strato di calcestruzzo che protegge l’acciaio dall’umidità e dalla corrosione.
Come riferimento pratico, in una fondazione esposta al terreno si mantiene spesso un distacco di circa 4-5 cm tra armatura e superficie esterna. Per cancelli pesanti, grandi o installati su terreni problematici, farei verificare sezione e ferri da un tecnico. Risparmiare sull’armatura è una falsa economia quando una crepa costringe a rompere guida e pavimentazione.
Calcestruzzo e tempi di attesa
Il calcestruzzo deve essere adatto a una struttura esterna e avere una consistenza che permetta di riempire bene la fondazione senza aggiungere acqua in cantiere. L’acqua in eccesso rende il getto più lavorabile nell’immediato, ma può ridurne la resistenza e favorire fessurazioni.
La superficie può essere lavorata dopo il getto, ma non bisogna avere fretta di fissare il motore. Il calcestruzzo continua a maturare per settimane; per il montaggio dei componenti pesanti è ragionevole attendere almeno 7-14 giorni, mentre la resistenza di progetto viene normalmente valutata a 28 giorni. Il tempo effettivo dipende da prodotto, temperatura e condizioni di umidità.
Guida, motore e scarichi devono essere pensati insieme
La rotaia non è un semplice accessorio appoggiato sopra il cemento. Deve essere ancorata o inglobata in modo stabile e mantenere una linea precisa per tutta la corsa. Anche pochi millimetri di disallineamento possono aumentare l’attrito, far lavorare male le ruote e creare rumori durante l’apertura.
Prima del getto preparo sempre una verifica a secco con guida, piastra del motore e posizione dell’anta. La contropiastra del motoriduttore deve rispettare le quote indicate dal suo manuale, compresa la distanza tra pignone e cremagliera. Se viene posata troppo vicina o troppo lontana, la regolazione successiva può non bastare.
Predisporre i cavi prima della gettata
Nel cordolo vanno inseriti tubi corrugati separati per l’alimentazione e per i collegamenti a bassa tensione. Lasciare almeno un po’ di margine alle estremità facilita il collegamento, ma i tubi non devono creare punti deboli nella sezione del calcestruzzo o restare schiacciati sotto l’armatura.
Prevederei anche un passaggio libero verso le fotocellule e il lampeggiante. Rompere la fondazione dopo il getto per aggiungere un cavo è una delle operazioni più fastidiose e spesso compromette proprio la zona dove servirebbe maggiore continuità strutturale.
Leggi anche: Come restaurare un tavolo shabby chic con effetto decapato
Gestire l’acqua
Il ristagno attorno alla rotaia porta fango, ruggine e blocchi durante l’inverno. La pavimentazione dovrebbe avere una lieve pendenza verso l’esterno e l’acqua non dovrebbe confluire contro il motore o dentro la guida.
Su terreni umidi può servire uno strato drenante in ghiaia, un tubo di drenaggio o un collegamento alla rete di smaltimento, sempre nel rispetto delle condizioni del luogo. Un cancello perfettamente livellato ma immerso nell’acqua resta comunque un impianto poco affidabile.
Gli errori che fanno lavorare male il cancello
Molti problemi vengono attribuiti al motore, anche quando il difetto nasce dalla muratura. Questi sono gli errori che considero più frequenti.
- Scavo troppo superficiale su terreno instabile, con conseguente cedimento del binario.
- Getto eseguito senza armatura o con il ferro appoggiato direttamente sul terreno.
- Binario non rettilineo, posato seguendo una pavimentazione già deformata.
- Assenza di tubi corrugati per i cavi, che obbliga a forare il calcestruzzo in seguito.
- Plinto del motore fuori quota rispetto alla cremagliera.
- Mancanza di pendenza e drenaggio, con acqua ferma vicino alle ruote.
- Dimensionamento basato sulla sola larghezza del varco, senza considerare la lunghezza totale dell’anta.
- Montaggio dell’anta prima che il calcestruzzo abbia raggiunto una sufficiente maturazione.
Un errore particolarmente insidioso è usare la stessa misura per ogni cancello. Un’anta traforata da 150 kg e un pannello pieno da 500 kg possono avere la stessa luce, ma non trasmettono lo stesso carico alla fondazione. Il vento è un carico reale, soprattutto per cancelli pieni e installati in zone esposte.
Prima di procedere controllerei anche eventuali muri esistenti, sottoservizi, scarichi e linee elettriche. Per lavori collegati a automazione e alimentazione a 230 V è prudente affidare i collegamenti a un installatore qualificato e seguire la documentazione del costruttore.
La prova finale prima di montare l’anta
Quando il getto è pronto, non passerei subito all’installazione definitiva. Prima controllerei con una staggia lunga, una livella e una corda tesa che il piano non presenti avvallamenti e che la guida rispetti l’asse previsto.
- Verificare che il binario sia continuo, rettilineo e senza ristagni.
- Controllare che la piastra del motore sia nella posizione indicata dal manuale.
- Passare una sonda nei corrugati per assicurarsi che non siano ostruiti.
- Provare manualmente ruote e anta prima di collegare l’automazione.
- Lasciare spazio sufficiente per manutenzione, sblocco manuale e pulizia della guida.
La fondazione migliore non è necessariamente quella più grande, ma quella proporzionata al cancello, al terreno e al sistema di scorrimento. Se le quote del produttore e le condizioni del sito non coincidono con gli esempi indicativi, seguirei sempre il disegno tecnico specifico e chiederei una verifica professionale prima di gettare il calcestruzzo.
