Quando una luce non si accende, una linea salta o un impianto fotovoltaico deve essere isolato, capire il ruolo di un interruttore evita scelte sbagliate e interventi rischiosi. In queste righe chiarisco come funziona, quali sono le principali tipologie, come scegliere amperaggio e protezioni e che cosa cambia tra un impianto domestico e uno fotovoltaico.
La scelta dipende dal circuito da comandare e dal rischio da proteggere
- Comando manuale e protezione automatica sono funzioni diverse.
- Il magnetotermico protegge cavi e impianto da sovraccarichi e cortocircuiti.
- Il differenziale, comunemente chiamato salvavita, rileva le dispersioni verso terra.
- In un impianto fotovoltaico serve un dispositivo specifico per la corrente continua.
- Valori come 230 V, 16 A e 30 mA non si scelgono a caso, ma in base a linea e apparecchi collegati.
Che cosa fa davvero questo dispositivo nel circuito
Il funzionamento di base è semplice. Quando i contatti sono chiusi, la corrente attraversa il circuito e alimenta il carico; quando vengono aperti, il passaggio si interrompe. La differenza importante sta nel modo in cui avviene l’apertura, che può essere comandata da una persona oppure provocata automaticamente da un’anomalia.
Il comando installato a parete serve soprattutto ad accendere e spegnere una lampada o un apparecchio. Non protegge però la linea da un cortocircuito. Per questo, nel quadro elettrico troviamo dispositivi automatici che controllano la corrente e intervengono quando supera i limiti previsti.
Io distinguo sempre tre domande prima di scegliere il modello giusto. Che cosa devo comandare? Da quale tipo di corrente è alimentato? E voglio soltanto interrompere il circuito oppure anche proteggerlo da guasti e dispersioni?
Le tipologie più comuni in casa
Confondere comando, protezione e sezionamento è uno degli errori più frequenti nel fai da te elettrico. Un apparecchio può assomigliare a un altro, ma avere una funzione completamente diversa.
| Tipologia | Funzione principale | Uso tipico |
|---|---|---|
| Interruttore semplice | Apre e chiude manualmente un circuito | Una lampada comandata da un punto |
| Deviatore | Permette di comandare lo stesso punto luce da due posizioni | Corridoi, scale e camere |
| Pulsante | Resta attivo solo mentre viene premuto | Campanelli, relè e temporizzatori |
| Magnetotermico | Protegge da sovraccarico e cortocircuito | Linee luce, prese ed elettrodomestici |
| Differenziale | Rileva una corrente dispersa verso terra | Protezione delle persone e dei circuiti |
| Magnetotermico differenziale | Unisce le due protezioni in un solo apparecchio | Singole linee del quadro domestico |
| Sezionatore | Consente di isolare una parte dell’impianto | Quadri, macchinari e impianti fotovoltaici |
Magnetotermico e differenziale non fanno la stessa cosa
Il magnetotermico usa una protezione termica contro il sovraccarico prolungato e una protezione magnetica contro il cortocircuito. Se una linea prevista per 16 A viene caricata oltre il limite per troppo tempo, la parte termica interviene; in caso di guasto molto intenso, agisce invece lo sganciatore magnetico.
Il differenziale misura la differenza tra la corrente che entra e quella che ritorna. Se una parte si disperde verso terra, può interrompere il circuito. Il valore di 30 mA è molto comune negli ambienti domestici, ma non significa che il dispositivo sostituisca la messa a terra o il magnetotermico.
Il modello combinato, spesso chiamato magnetotermico differenziale, è pratico perché occupa meno spazio e identifica più facilmente la linea guasta. Io lo preferisco quando voglio che un problema sulla lavatrice, sul bagno o sulle prese esterne non tolga alimentazione a tutta la casa.
Come scegliere amperaggio, curva e potere di interruzione
Il valore in ampere non indica quanta corrente l’apparecchio “spinge” nel circuito. Indica la corrente nominale che può attraversarlo nelle condizioni previste. Sceglierne uno più grande solo perché “non salta mai” può lasciare i cavi senza protezione.
Amperaggio e sezione dei cavi
Un circuito prese domestico può avere, per esempio, una protezione da 16 A, mentre una linea luce può essere protetta con un valore più basso. Il dato corretto dipende da sezione dei conduttori, lunghezza della linea, posa, temperatura e carico previsto. Non è sicuro sostituire un C16 con un C25 senza verificare l’intero circuito.
Curva di intervento
Le curve B, C e D descrivono la rapidità con cui la protezione magnetica interviene davanti a una corrente elevata. La curva C è frequente nelle abitazioni, mentre la curva B può essere adatta a carichi con correnti di spunto più contenute. La curva D è pensata per apparecchi con avviamenti molto impegnativi e non va usata automaticamente in casa.
Potere di interruzione
Il valore espresso in kA indica la massima corrente di cortocircuito che il dispositivo può interrompere in sicurezza. Nei modelli civili sono comuni valori come 4,5 kA o 6 kA, ma il requisito reale deve essere compatibile con la corrente di cortocircuito presunta nel punto di installazione.
Prezzi orientativi
Nel 2026, considerando soltanto il materiale e non la posa, le fasce al dettaglio sono molto variabili. Un comando semplice può costare circa 3-15 euro, un magnetotermico 5-25 euro, mentre un magnetotermico differenziale di marca si colloca spesso tra 30 e 90 euro. I modelli selettivi, di tipo F o B, con maggiore potere di interruzione o funzioni aggiuntive possono costare sensibilmente di più.
Il prezzo non dovrebbe essere il primo criterio. Per me contano prima compatibilità elettrica, certificazioni, affidabilità e reperibilità dei ricambi. Un dispositivo economico ma inadatto alla corrente continua, all’umidità o al carico collegato è una falsa convenienza.
Che cosa cambia negli impianti fotovoltaici
Nel fotovoltaico non basta installare un normale dispositivo da 230 V in qualunque punto della linea. I pannelli producono corrente continua e possono mantenere tensione anche quando l’inverter è spento, finché ricevono luce. Per questo il lato in corrente continua richiede componenti espressamente dimensionati per tensione, corrente e categoria d’impiego DC.

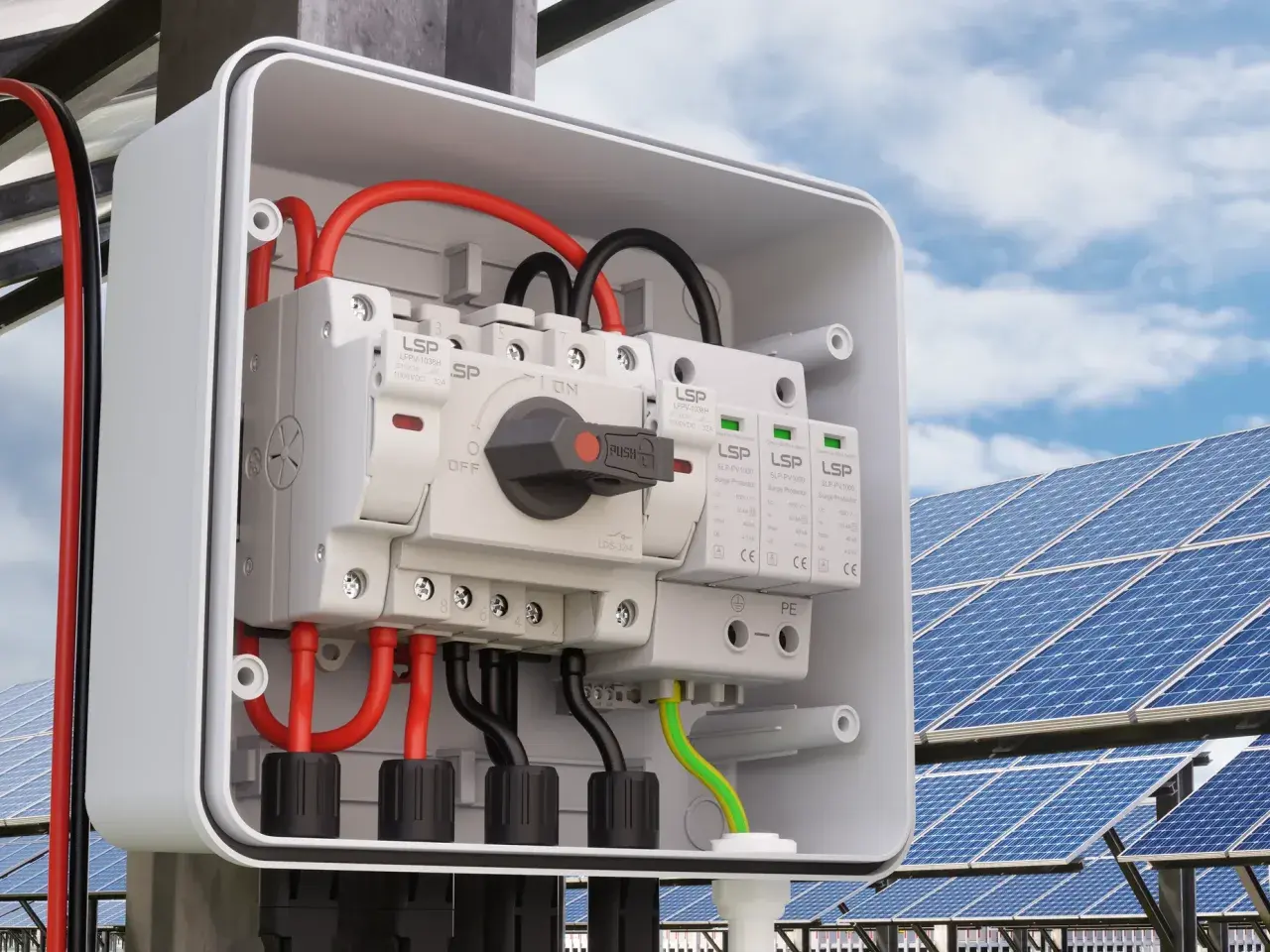

Il sezionatore tra pannelli e inverter
Il sezionatore DC permette di isolare le stringhe fotovoltaiche dall’inverter durante manutenzione o emergenza. Deve essere scelto considerando la tensione a circuito aperto delle stringhe, soprattutto con temperature basse, e la corrente massima prevista.
Un prodotto marcato soltanto per la corrente alternata non è automaticamente adatto al fotovoltaico. In corrente continua l’arco elettrico tende a mantenersi più facilmente, quindi il dispositivo deve avere una specifica classificazione DC e uno schema di collegamento rispettato alla lettera.
Protezione sul lato alternato
All’uscita dell’inverter, dove la corrente torna alternata, si trova normalmente una linea dedicata con protezioni coordinate al modello installato. La scelta del differenziale può dipendere dalla tecnologia dell’inverter e dalle indicazioni del produttore. In alcuni casi è sufficiente un tipo A, in altri serve una soluzione diversa.
Non bisogna dimenticare gli scaricatori di sovratensione, che aiutano a limitare gli effetti di fulminazioni indirette e sovratensioni. Non sono un sostituto del magnetotermico o del differenziale, ma lavorano insieme a loro per proteggere apparecchiature e cablaggi.
La regola pratica che seguo è questa: sul lato dei pannelli controllo sempre marcatura DC, polarità, tensione massima e corrente; sul lato dell’inverter verifico schema, protezioni richieste e coordinamento con il quadro di casa. Aprire connettori fotovoltaici sotto carico è un’operazione da evitare, perché può generare un arco pericoloso.
Installazione e controlli senza improvvisare
Un comando luce può sembrare un lavoro semplice, ma dentro una scatola possono esserci più circuiti, ritorni di lampada e conduttori ancora alimentati. Prima di toccare qualsiasi filo bisogna togliere tensione dal quadro, impedire il riarmo accidentale e verificare l’assenza di tensione con uno strumento adatto.
Il cacciavite cercafase non è sufficiente per dichiarare un circuito sicuro. Inoltre, spegnere il generale non esclude alimentazioni provenienti da inverter, gruppi di continuità, batterie o impianti fotovoltaici.
Leggi anche: Come fare il cemento a mano - dosi e procedura
Gli errori che vedo più spesso
- Sostituire una protezione che interviene con una di amperaggio maggiore.
- Usare un differenziale come se proteggesse anche da cortocircuito e sovraccarico.
- Montare un prodotto AC su una linea in corrente continua.
- Lasciare il neutro fuori dal dispositivo quando il circuito richiede l’interruzione dei conduttori attivi.
- Collegare più linee sotto lo stesso differenziale senza considerare dispersioni e selettività.
- Ignorare il grado IP in esterni, locali umidi o quadri esposti alla polvere.
Il pulsante di prova del differenziale va usato secondo le istruzioni del costruttore. Se non interviene, se scatta ripetutamente o se il quadro emette odore di bruciato, non bisogna continuare a riarmarlo: il problema richiede una verifica professionale.
Per modifiche al quadro, nuove linee, impianti fotovoltaici e lavori che comportano il rilascio della documentazione di conformità, mi affiderei a un installatore abilitato. Il fai da te può fermarsi alla scelta informata del componente e alla sostituzione di placche o comandi solo quando non si interviene sui collegamenti elettrici.
La scelta giusta nasce dai dati del circuito
Per una lampada serve un comando adatto al numero di punti di accensione. Per una linea domestica servono protezioni coordinate con cavi e carichi. Per il fotovoltaico occorrono dispositivi compatibili con la corrente continua, con la tensione delle stringhe e con lo schema dell’inverter.
Prima dell’acquisto annoterei almeno tensione, corrente nominale, numero di poli, curva, potere di interruzione, tipo di differenziale e grado IP. Bastano questi dati per evitare gran parte degli errori comuni e per parlare con l’elettricista in modo molto più preciso.
La cosa più importante è non scegliere in base alla forma o al prezzo. In elettricità, un dispositivo adeguato è quello che interrompe il circuito giusto, nel momento giusto e nelle condizioni per cui è stato progettato.
