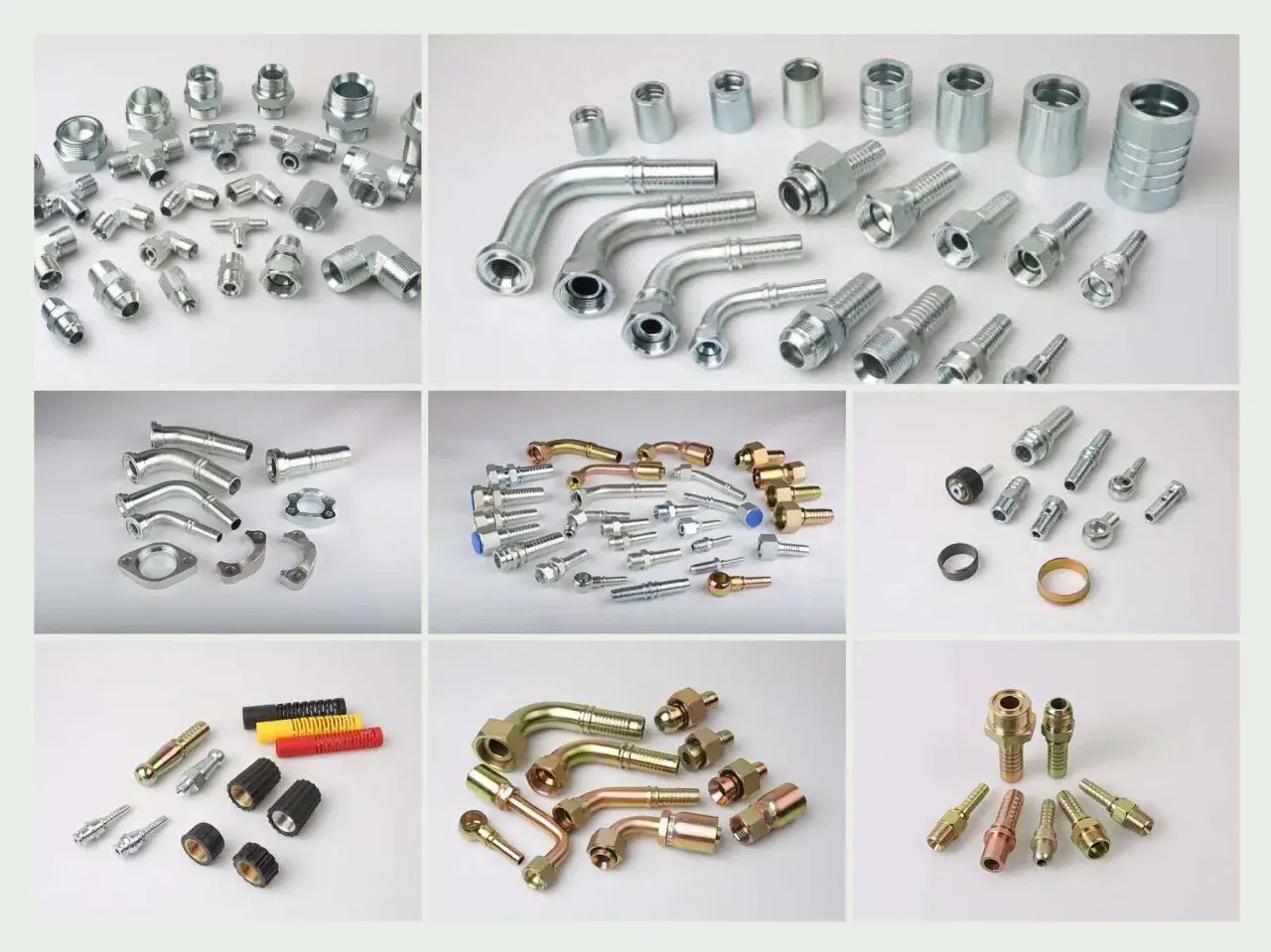

Un raccordo sbagliato può causare perdite, rumori, cali di pressione o una riparazione da rifare da capo. Per orientarsi tra tutti i tipi di raccordi idraulici bisogna guardare non solo la forma, ma anche il materiale del tubo, il sistema di giunzione, il diametro e il fluido trasportato. Qui raccolgo le principali soluzioni per acqua sanitaria, scarichi, riscaldamento e irrigazione, con indicazioni pratiche per scegliere e montare il pezzo corretto.
La scelta giusta nasce da quattro controlli semplici
- Forma del raccordo: collega, devia, riduce, curva o chiude la tubazione.
- Connessione: filettatura, compressione, pressatura, saldatura, incollaggio o innesto.
- Materiale: ottone, rame, acciaio inox, PVC, PE, PP o multistrato in base all’impianto.
- Misura: diametro esterno del tubo e dimensione della filettatura sono dati diversi.
- Pressione e temperatura devono essere compatibili con l’uso previsto.
Le forme principali e il lavoro che svolgono
La forma è il primo elemento da riconoscere. Un raccordo può unire due tubi, cambiare direzione, creare una derivazione oppure passare da una misura a un’altra. Sembra una distinzione banale, ma scegliere un pezzo solo perché “entra” spesso porta a montaggi sotto tensione e a perdite nel tempo.
Manicotti, nippli e raccordi diritti
Il manicotto unisce due tubi o due estremità filettate dello stesso tipo. Il nipplo, invece, ha generalmente due estremità maschio e serve per collegare componenti con attacchi femmina, anche con diametri differenti nella versione ridotta.
I raccordi diritti sono indicati quando il percorso resta lineare. Per unire tubi di materiali diversi si usano spesso modelli misti, per esempio un raccordo con ingresso a pressare per multistrato e uscita filettata in ottone per collegare una valvola o un flessibile.
Gomiti e curve
Il gomito a 90 gradi è comune sotto lavelli, radiatori e punti acqua. Il gomito a 45 gradi crea una deviazione più dolce e, in molte installazioni, riduce turbolenze e perdite di carico rispetto a una svolta secca.
Nei sistemi di scarico è preferibile evitare cambi di direzione inutilmente bruschi. Una curva con raggio più ampio facilita il deflusso e limita il rischio che capelli, grasso o residui si fermino nel punto di svolta.
Tee, croci e derivazioni
Il raccordo a T divide una linea principale in due direzioni. Può avere tre attacchi uguali oppure una derivazione ridotta, utile quando dalla tubazione principale parte un collegamento più piccolo verso un rubinetto, un radiatore o un irrigatore.
Le croci hanno quattro uscite e si usano soprattutto in impianti più articolati. In una normale ristrutturazione domestica sono meno frequenti del tee, mentre diventano utili nei collettori e nelle distribuzioni dove più linee partono dallo stesso punto.
Riduzioni, adattatori e tappi
Le riduzioni permettono di passare da un diametro maggiore a uno minore, per esempio da 25 a 20 mm in una tubazione plastica. Gli adattatori collegano invece materiali o sistemi diversi, come tubo in polietilene e filettatura in ottone.
I tappi chiudono un’estremità, mentre i raccordi terminali con flangia o staffa servono a fissare il tubo a muro e a collegare sanitari, rubinetti e radiatori. Per una derivazione che dovrà essere ispezionata, io preferisco lasciare un punto accessibile con tappo o raccordo smontabile invece di murare ogni giunzione.
Il tipo di giunzione cambia il modo di lavorare
Non esiste un sistema di connessione migliore in assoluto. La scelta dipende dal tubo, dallo spazio disponibile, dalla pressione e dalla possibilità di intervenire in futuro. Un raccordo robusto montato con la tecnica sbagliata resta comunque una fonte di problemi.
Raccordi filettati
Sono diffusi negli impianti domestici e disponibili in ottone, acciaio zincato, acciaio inox e plastica. La filettatura può essere maschio o femmina, con configurazioni dritte o coniche, e richiede una tenuta adeguata tramite nastro PTFE, canapa e pasta compatibile o guarnizione, secondo il tipo di raccordo.
La filettatura non va forzata. Se il pezzo entra storto, bisogna svitarlo e ripartire, perché insistere può rovinare il filetto o rompere un raccordo in plastica. Nei collegamenti con dado, guarnizione o o-ring la tenuta avviene sulla guarnizione, non applicando sigillante ovunque.
Raccordi a compressione
I raccordi a compressione si montano stringendo una ghiera che blocca il tubo e comprime un anello o un elemento di tenuta. Sono comuni sulle tubazioni in polietilene e risultano pratici perché si installano a freddo, con attrezzatura limitata e con la possibilità di smontare il collegamento.
Il tubo deve essere tagliato perfettamente perpendicolare, pulito e inserito fino alla battuta. Un taglio obliquo o una ghiera serrata male può produrre una piccola infiltrazione che diventa evidente solo dopo ore o giorni.
Raccordi a pressare
Nei sistemi per multistrato, rame e acciaio inox, il raccordo viene deformato con una pinza adatta al profilo previsto dal produttore. Il vantaggio principale è una giunzione rapida, ordinata e senza fiamma, particolarmente utile nelle ristrutturazioni interne.
Qui l’errore più grave è usare una pinza con profilo incompatibile oppure saltare la calibratura del tubo multistrato. La pressatura deve lasciare il segno corretto sul raccordo e va eseguita rispettando le istruzioni del sistema, non affidandosi soltanto alla forza della pinza.
Raccordi a saldare, a incollaggio ed elettrosaldabili
Per i tubi in rame si usano raccordi a saldare, spesso con brasatura dolce o forte in base all’impianto. Per il PVC rigido sono comuni i raccordi a incollaggio, che richiedono superfici asciutte, pulite e preparate con prodotti compatibili.
Nel polietilene si trovano raccordi elettrosaldabili, nei quali una resistenza integrata fonde le superfici da unire. Sono affidabili quando il procedimento è eseguito correttamente, ma richiedono attrezzatura e preparazione più precise rispetto a un raccordo a compressione.
Leggi anche: Come smontare il miscelatore della doccia senza perdite
Innesto rapido e raccordi portagomma
I raccordi a innesto rapido sono comodi per alcuni impianti domestici, per l’irrigazione e per collegamenti accessibili. I portagomma, invece, hanno una superficie scanalata sulla quale si inserisce un tubo flessibile, normalmente bloccato con una fascetta.
Li considero adatti soprattutto quando il collegamento deve restare ispezionabile. Per una tubazione incassata in una parete o sottoposta a pressione continua, preferisco un sistema certificato e specifico per quel tubo, non un semplice portagomma universale.
Materiali diversi per acqua, scarichi e riscaldamento
Il materiale del raccordo deve essere compatibile con quello del tubo e con il fluido trasportato. Acqua potabile, acqua calda, circuito di riscaldamento, scarico e irrigazione hanno esigenze differenti, soprattutto per temperatura, corrosione e pressione.
| Materiale | Usi comuni | Punti di forza | Attenzioni |
|---|---|---|---|
| Ottone | Acqua sanitaria, rubinetteria, collettori e multistrato | Resistente, versatile e disponibile in molte forme | Verificare l’idoneità al contatto con acqua potabile |
| Rame | Acqua calda, riscaldamento e alcune linee sanitarie | Buona resistenza alla temperatura e durata elevata | Richiede saldatura o raccordi specifici a pressare |
| Acciaio zincato | Vecchi impianti, acqua e alcune linee tecniche | Robustezza meccanica e filettatura tradizionale | Può risentire di corrosione interna e incrostazioni |
| Acciaio inox | Impianti esigenti, ambienti umidi e applicazioni tecniche | Resistenza alla corrosione, soprattutto nelle versioni adeguate | Costo maggiore e necessità di compatibilità tra metalli |
| PVC e CPVC | Scarichi, irrigazione e alcune reti di acqua | Leggerezza, resistenza chimica e posa semplice | Limiti di temperatura e sensibilità agli urti |
| PE e PP | Acqua, irrigazione, scarichi e reti esterne | Flessibilità e buona resistenza alla corrosione | Servono raccordi e tecniche specifiche per il polimero |
| Multistrato | Acqua sanitaria e riscaldamento | Facile da sagomare e adatto a percorsi ordinati | Il tubo va calibrato prima della pressatura o del serraggio |
Per l’acqua potabile non basta che il raccordo sia “in metallo”. Occorre controllare la conformità del componente e l’uso dichiarato dal produttore. Nei circuiti di riscaldamento, invece, vanno considerati anche temperatura di esercizio, dilatazioni e compatibilità con glicole o altri fluidi eventualmente presenti.
Quando si collegano metalli differenti, per esempio rame e acciaio zincato, il rischio di corrosione galvanica merita attenzione. Un raccordo dielettrico o un elemento isolante può essere necessario in base alla configurazione dell’impianto e alle indicazioni tecniche del sistema.
Come scegliere misura, filettatura e pressione
Il metodo più sicuro è partire dal tubo che si possiede, non dal nome commerciale del raccordo. Misuro il diametro esterno con un calibro o confronto il dato stampato sul tubo, poi verifico il tipo di attacco presente sull’altro componente.
Un tubo da 16 mm, una filettatura da 1/2 pollice e un diametro nominale DN 15 non indicano la stessa misura fisica. Sono sistemi di riferimento diversi, quindi non bisogna dedurre la compatibilità soltanto guardando i numeri riportati sulla confezione.
| Controllo | Cosa verificare | Errore frequente |
|---|---|---|
| Tubo | Materiale e diametro esterno | Confondere diametro esterno e interno |
| Filetto | Maschio, femmina, misura e standard | Confondere una filettatura GAS con una NPT |
| Tenuta | Filetto, guarnizione, o-ring o ogiva | Usare PTFE su un raccordo che tiene sulla guarnizione |
| Impianto | Pressione, temperatura e tipo di fluido | Usare un raccordo da irrigazione sull’acqua calda |
| Posa | Spazio per pinza, chiavi e manutenzione | Murare un raccordo che richiede controlli periodici |
In Italia la raccorderia filettata per uso idraulico utilizza spesso filetti di tipo GAS, indicati anche come BSP. La sigla G identifica normalmente una filettatura cilindrica, mentre altre configurazioni possono prevedere filetti conici o standard differenti. Un raccordo NPT, diffuso soprattutto in ambito statunitense, non va considerato automaticamente compatibile.
Controllo anche la pressione nominale, spesso indicata con PN o con una pressione massima espressa in bar. Il valore utile deve tenere conto della temperatura di esercizio: alcuni materiali sopportano pressioni elevate a freddo ma hanno limiti più bassi quando l’acqua si scalda.
Montaggio corretto e errori che fanno perdere acqua
Per una piccola sostituzione accessibile, la procedura può essere semplice, ma non va improvvisata. Prima chiudo l’acqua, scarico la pressione residua e preparo tubo, raccordo, guarnizione e utensili senza lasciare il lavoro a metà con l’impianto aperto.
- Taglia il tubo a squadra usando un tagliatubi o un utensile adatto.
- Rimuovi bave, sporco e deformazioni dall’estremità.
- Inserisci il tubo fino alla battuta oppure esegui la calibratura prevista.
- Avvita o pressa il raccordo rispettando il sistema scelto.
- Controlla che il tubo non sia piegato o sottoposto a trazione.
- Riapri l’acqua lentamente e verifica la tenuta a impianto fermo e in pressione.
Il difetto che incontro più spesso nelle riparazioni fai da te è il serraggio eccessivo. Stringere oltre il necessario non migliora sempre la tenuta: può deformare una guarnizione, spaccare la plastica o danneggiare il filetto. Anche la chiave deve agire sul corpo corretto del raccordo, non su una parte delicata o cromata.
Un altro errore comune è mescolare componenti di sistemi diversi. Un raccordo a pressare per un determinato profilo, un tubo multistrato di un’altra gamma e una pinza non compatibile possono sembrare adatti, ma non garantiscono una giunzione corretta.
Per acqua sanitaria e riscaldamento, le giunzioni nascoste devono essere realizzate con sistemi espressamente ammessi per la posa prevista. Per gas, caldaie, montanti condominiali e tubazioni incassate in punti difficili da ispezionare, mi affiderei a un installatore abilitato: qui una perdita non è soltanto un inconveniente domestico.
Il raccordo giusto dipende anche dal luogo in cui lo installi
Sotto un lavabo o dietro una lavatrice conta soprattutto la facilità di smontaggio. In questi punti sono utili raccordi filettati, detentori, nippli e giunzioni con guarnizione, purché restino raggiungibili e non vengano coperti da mobili senza spazio per le chiavi.
In un impianto di riscaldamento il raccordo deve convivere con dilatazioni, vibrazioni e temperature variabili. Per questo il tubo non va costretto in curva e il raccordo non deve diventare il punto che sostiene il peso dell’intera linea.
All’esterno, per irrigazione e giardinaggio, il criterio cambia ancora. UV, gelo e umidità possono accorciare la durata di plastiche e guarnizioni, quindi scelgo prodotti dichiarati per uso esterno e proteggo le linee prima dell’inverno quando il gelo è possibile.
Negli scarichi bisogna privilegiare pendenze regolari, accessibilità e raccordi con curve adeguate. Un collegamento apparentemente economico può diventare costoso se richiede di rompere una parete o rimuovere un mobile per raggiungere una perdita.
Prima di chiudere la traccia fai questi controlli
Una buona raccorderia non si riconosce soltanto dal prezzo o dall’aspetto lucido. Prima di chiudere una parete o completare il rivestimento, controllo che ogni giunzione sia compatibile con tubo, fluido, pressione e temperatura.
- Il diametro del tubo corrisponde davvero al raccordo?
- La filettatura è dello stesso standard e della stessa misura?
- La tenuta avviene nel punto corretto, con guarnizione o sigillante adatto?
- Il raccordo è certificato per acqua potabile, riscaldamento o uso esterno?
- Esiste abbastanza spazio per controllarlo e sostituirlo?
- La prova di tenuta è stata eseguita prima di coprire l’impianto?
Quando ho un dubbio tra due soluzioni, scelgo quella più semplice da ispezionare e verifico la scheda tecnica del produttore. Un raccordo ben dimensionato, montato senza tensioni e adatto al suo ambiente dura molto più di una soluzione “universale” adattata a forza.
