Una stufa a legna può funzionare bene solo se il percorso dei fumi è progettato con la stessa cura dell’apparecchio. In questo articolo mostro lo schema corretto per il montaggio dei tubi, distinguendo il collegamento alla canna fumaria, i tratti esterni isolati, le distanze di sicurezza e gli errori che compromettono tiraggio e sicurezza.
Il percorso più sicuro parte dalla stufa e sale il più possibile in verticale
- Diametro: il tubo deve rispettare quello previsto dal produttore della stufa.
- Pendenza: ogni tratto sub-orizzontale deve salire verso la canna fumaria, senza contropendenze.
- Curve: per una stufa a tiraggio naturale si riducono al minimo, rispettando i limiti della UNI 10683:2022.
- Materiali: servono componenti certificati per combustibili solidi e temperature elevate.
- Sicurezza: attraversamenti, pareti e tetto richiedono protezioni e distanze dai materiali combustibili.

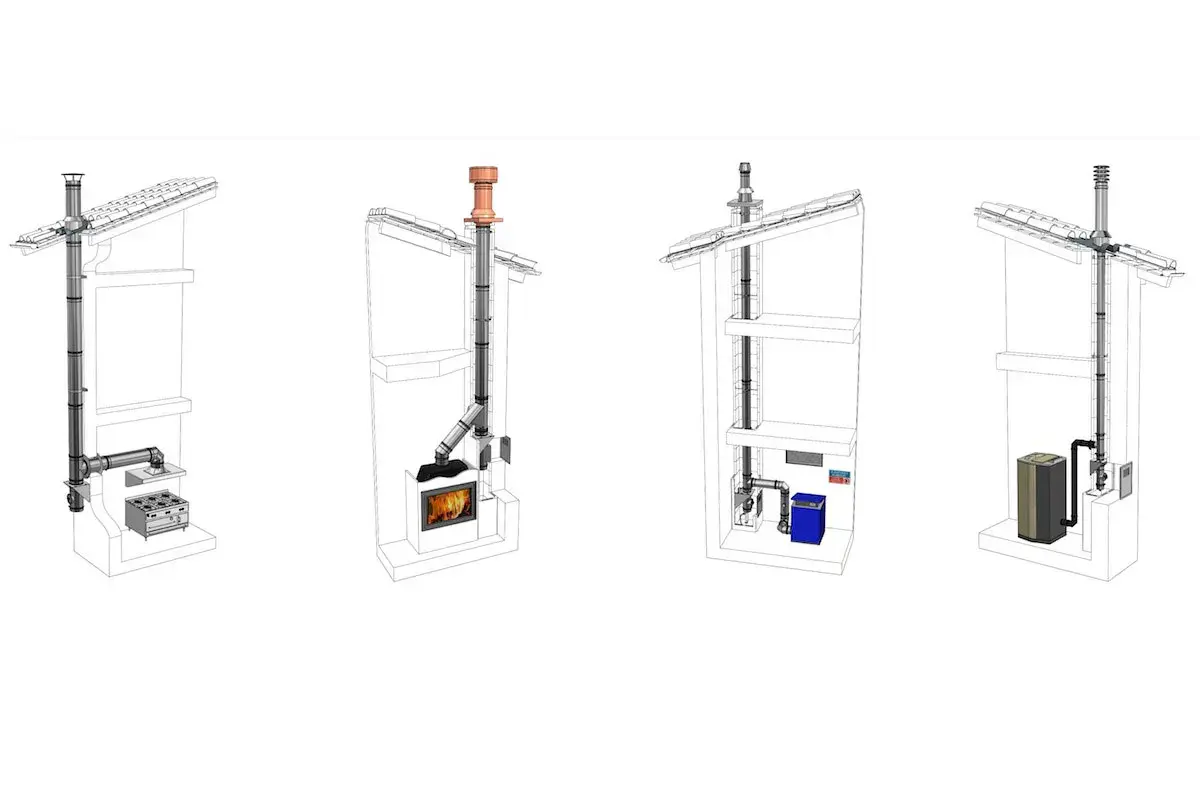

Lo schema corretto per il montaggio dei tubi della stufa a legna
Il principio è semplice: i fumi devono passare dall’uscita della stufa al canale da fumo, entrare nella canna fumaria e uscire sopra il tetto attraverso un comignolo adatto. Il canale da fumo è il tratto di collegamento tra apparecchio e camino, mentre la canna fumaria è il condotto verticale che porta i prodotti della combustione all’esterno.
COMIGNOLO ANTIVENTO
│
CANNA FUMARIA COIBENTATA
│
attraversamento del tetto
│
raccordo a T con ispezione
│
tubo di collegamento in acciaio
│
STUFA A LEGNA
↑ presa aria esterna
Quando la canna fumaria è già presente, il tecnico deve controllarne sezione, integrità, altezza, isolamento e possibilità di pulizia. Un vecchio camino in muratura non diventa automaticamente idoneo solo perché in passato era collegata una stufa.
Per apparecchi fino a 35 kW di potenza al focolare, la norma tecnica di riferimento è la UNI 10683:2022. La norma tratta verifica, installazione, controllo, pulizia e manutenzione degli impianti alimentati con legna e altri biocombustibili solidi.
Come deve essere il percorso tra stufa e canna fumaria
Il tubo deve salire e restare il più corto possibile
La soluzione migliore è una stufa posizionata vicino alla canna fumaria, con un collegamento breve e prevalentemente verticale. Ogni curva, restringimento o tratto lungo in orizzontale aumenta la resistenza al passaggio dei fumi e può rendere instabile il tiraggio naturale, cioè il movimento dei fumi prodotto dalla differenza di temperatura tra interno ed esterno.
Se il collegamento non può essere verticale, il tratto sub-orizzontale deve avere una pendenza minima del 3%, pari a circa 3 cm di salita per ogni metro. Sono invece da evitare i tratti in contropendenza, dove fuliggine e condensa tendono a ristagnare.
Curve e lunghezza orizzontale
In assenza di un calcolo specifico o di indicazioni diverse del produttore, per una stufa a tiraggio naturale si considera un percorso orizzontale molto contenuto, generalmente non superiore a 2 metri in proiezione orizzontale, con un massimo di 3 cambi di direzione non superiori a 90 gradi. Il limite esatto va comunque verificato sul manuale dell’apparecchio e dal tecnico.
La mia regola pratica è ancora più prudente: se posso eliminare una curva, lo faccio. Una curva a 45 gradi aperta favorisce il flusso più di una curva brusca a 90 gradi, ma non corregge un dimensionamento sbagliato della canna fumaria.
Diametro, materiali e componenti da scegliere
Il diametro del canale da fumo deve normalmente restare uguale a quello dell’uscita della stufa. Non bisogna ridurlo per adattarlo a una canna fumaria più piccola e non conviene aumentarlo senza un progetto, perché un condotto sovradimensionato può raffreddare i fumi e peggiorare il tiraggio.
| Componente | Funzione | Indicazione pratica |
|---|---|---|
| Tubo di collegamento | Porta i fumi dalla stufa alla canna fumaria | Acciaio certificato, diametro conforme all’uscita dell’apparecchio |
| Raccordo a T | Collega il tratto verticale e permette l’ispezione | Preferibile quando la canna fumaria è esterna o verticale |
| Canna fumaria coibentata | Mantiene caldi i fumi e protegge le strutture | Indispensabile per molti percorsi esterni e attraversamenti |
| Comignolo | Favorisce lo scarico e limita l’ingresso di pioggia e vento | Deve essere compatibile con il combustibile solido e con il tetto |
| Botola o elemento d’ispezione | Consente controllo e rimozione della fuliggine | Deve restare realmente accessibile dopo il montaggio |
Per la legna si usano componenti progettati per temperature elevate e per la possibile combustione della fuliggine. Il prodotto deve riportare una designazione idonea al combustibile solido, non una semplice compatibilità con caldaie a gas o con basse temperature.
Non utilizzerei mai tubi metallici flessibili, materiali improvvisati o raccordi non certificati. Anche una guarnizione adatta ai fumi deve essere prevista dal sistema, perché alcune soluzioni si deteriorano rapidamente con il calore della legna.
Installazione interna, esterna o dentro una canna esistente
Tubi a vista all’interno dell’abitazione
Il tubo semplice a parete singola può essere usato nel tratto interno solo quando sono rispettate le distanze indicate dal produttore e dalla designazione del prodotto. Pareti in legno, travi, mobili, tende e isolanti sintetici non devono trovarsi troppo vicino alle superfici calde.
La distanza non va scelta “a occhio”. Cambia in base al diametro, alla temperatura dichiarata del sistema e alla presenza di una schermatura incombustibile. Una lastra protettiva può aiutare, ma non sostituisce automaticamente la distanza prescritta.
Canna fumaria esterna
Quando il percorso passa all’esterno, la soluzione più affidabile è una canna fumaria a doppia parete coibentata. L’isolamento mantiene i fumi caldi, migliora il tiraggio e riduce la formazione di condensa e catrame.
Il sistema deve essere sostenuto con staffe adeguate, soprattutto nei tratti verticali più lunghi. Il peso non deve ricadere sul raccordo della stufa. Alla base è utile prevedere un elemento d’ispezione e raccolta dei residui, facilmente raggiungibile per la pulizia.
Leggi anche: Distanza scarico WC dal muro - come misurarla senza errori
Intubamento di un camino esistente
L’intubamento consiste nell’inserire un condotto certificato dentro una canna fumaria esistente. Può essere una buona soluzione, ma solo dopo aver verificato che il vecchio vano sia libero, stabile, sufficientemente dimensionato e adatto a ospitare il nuovo sistema.
Il tubo inserito non deve essere lasciato semplicemente appoggiato. Servono centratori, raccordi, scarico della condensa quando previsto e accessi per la manutenzione. Se il camino contiene materiali degradati o sospetti, è indispensabile farlo valutare da un professionista prima di qualsiasi intervento.
Attraversamento di pareti, solai e tetto
Il passaggio attraverso una parete o un tetto è il punto in cui si commettono gli errori più pericolosi. Il tubo caldo non deve entrare direttamente a contatto con legno, polistirolo, guaine, travetti o altri materiali combustibili. Occorre utilizzare un kit di attraversamento certificato, scelto in base al tipo di struttura e al sistema fumario.
Nel passaggio sul tetto bisogna curare anche la tenuta all’acqua. La scossalina deve seguire la pendenza della copertura e il raccordo deve permettere la dilatazione del condotto senza deformarsi. Un lavoro che non perde fumo ma lascia entrare acqua resta comunque un montaggio sbagliato.
Il comignolo deve sboccare in una posizione favorevole al tiraggio e lontana da ostacoli, finestre e zone in cui il vento può spingere i fumi verso l’abitazione. Le distanze e le quote dipendono dalla pendenza del tetto, dagli edifici vicini e dalle regole tecniche applicabili, quindi non si possono sostituire con una misura universale.
Gli errori che fanno fumare la stufa
- Ridurre il diametro del tubo per adattarlo a una canna fumaria esistente.
- Lasciare un tratto orizzontale lungo e senza pendenza.
- Usare troppe curve o curve molto strette.
- Collegare la stufa a un camino condiviso con un altro apparecchio senza una verifica tecnica.
- Chiudere completamente una serranda di regolazione, impedendo lo scarico dei fumi.
- Installare un tubo per gas dove serve un sistema per legna.
- Ignorare la presa d’aria comburente, soprattutto in abitazioni con serramenti molto ermetici.
- Rivestire il tubo con materiali combustibili o nasconderlo dentro una parete senza protezione certificata.
La presa d’aria esterna deve essere dimensionata secondo il manuale della stufa e le regole locali. Non esiste un foro identico per ogni modello. Se l’ambiente è in depressione, per esempio a causa di una cappa aspirante, la combustione può diventare irregolare e i fumi possono rientrare nel locale.
Il Corpo Nazionale dei Vigili del Fuoco richiama spesso il rischio degli incendi nelle canne fumarie causati da installazioni scorrette, materiali combustibili troppo vicini e depositi di fuliggine. Per questo considero il fai da te adatto alla preparazione del lavoro, alla scelta preliminare e ai controlli visivi, ma non alla certificazione finale dell’impianto.
Controlli finali e manutenzione senza improvvisare
Prima della prima accensione farei verificare almeno il diametro, la tenuta dei raccordi, la stabilità delle staffe, l’assenza di contropendenze, le distanze dai materiali combustibili e la corretta uscita sul tetto. L’installatore abilitato deve rilasciare la dichiarazione di conformità prevista dal D.M. 37/2008 quando l’intervento rientra nel suo campo di applicazione.
La canna fumaria deve poter essere pulita per tutta la sua lunghezza. Come base prudenziale, la pulizia va programmata almeno una volta l’anno, aumentando la frequenza se la stufa viene usata intensamente, se si brucia legna umida o se si formano rapidamente depositi scuri e appiccicosi.
La legna ben stagionata riduce fumo, condensa e incrostazioni. Bruciare legna umida non risolve un problema di tiraggio: lo aggrava, perché abbassa la temperatura della combustione e favorisce la formazione di catrame nel condotto.
La verifica decisiva prima di comprare tubi e stufa
Prima di ordinare i componenti, raccoglierei in una scheda il modello della stufa, la potenza, il diametro dell’uscita, la posizione della canna fumaria, la lunghezza del percorso, il numero di curve e i materiali attraversati. Con questi dati un tecnico può controllare il dimensionamento secondo la UNI EN 13384-1 e stabilire se il tiraggio previsto è compatibile con l’apparecchio.
Il miglior schema non è quello con più accessori, ma quello con meno curve, percorso verticale, isolamento adeguato e manutenzione possibile. Se uno di questi elementi manca, conviene fermarsi prima del montaggio: correggere il progetto costa molto meno che intervenire dopo fumo, condensa o surriscaldamenti.
